Come funziona la filtrazione a tamburo e dove si inserisce nel treno di trattamento

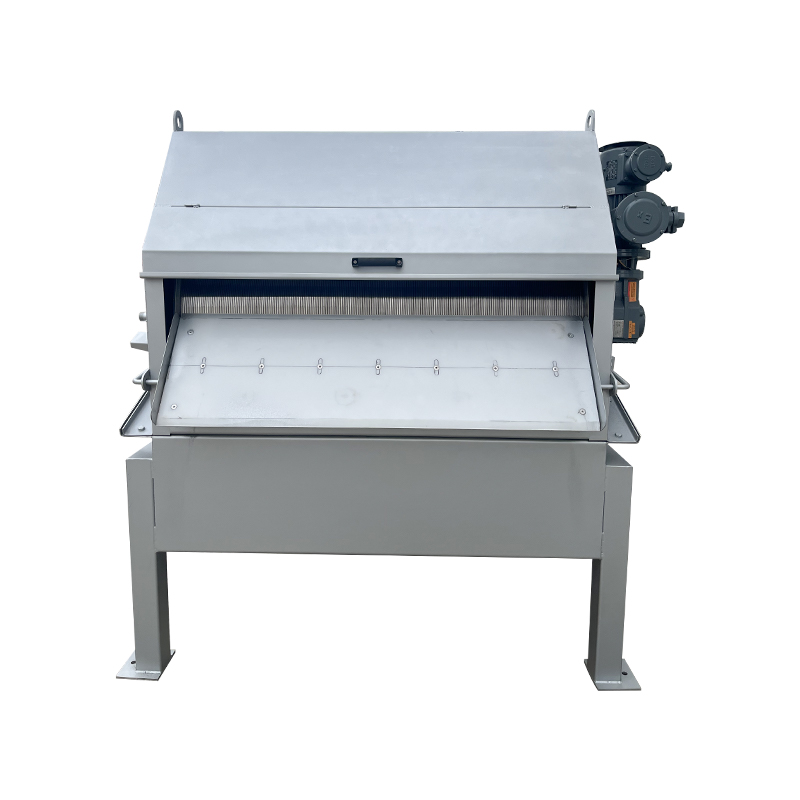

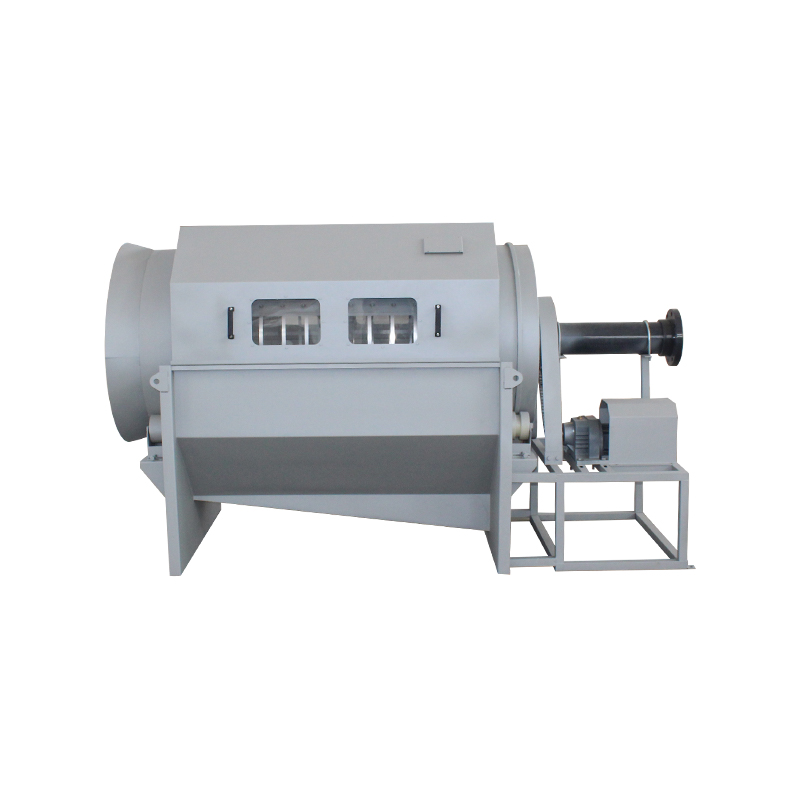

A filtro a tamburo funziona secondo il principio della grigliatura rotativa continua: le acque reflue scorrono all'interno di un tamburo cilindrico rotante (flusso rovescio-esterno) o contro la sua superficie esterna (flusso esterno-interno), passando attraverso un materiale filtrante fine - tipicamente filo di acciaio inossidabile, rete intrecciata o tessuto di poliestere - mentre i solidi trattenuti si accumulano sulla superficie e vengono rimossi meccanicamente da un sistema di controlavaggio a spruzzo o raschiatore.

All'interno di un treno di trattamento delle acque reflue, la filtrazione a tamburo svolge generalmente uno dei due ruoli. Come fase di screening primaria, intercetta i solidi sospesi grossolani prima delle fasi di trattamento biologico o chimico, riducendo il carico organico e proteggendo le apparecchiature a valle dall'intasamento. Come fase di lucidatura terziaria successiva alla chiarificazione secondaria, rimuove i solidi sospesi residui e i residui di fiocchi per raggiungere obiettivi di qualità dell'effluente che la sola sedimentazione per gravità non è in grado di soddisfare in modo affidabile.

L'operazione di autopulizia continua è un vantaggio determinante: a differenza dei vagli statici o delle filtropresse batch, i filtri a tamburo mantengono una portata idraulica costante senza interruzioni per i cicli di pulizia manuale. Ciò li rende particolarmente adatti alle strutture che operano 24 ore su 24, dove la continuità del processo influisce direttamente sulla produzione e sul rischio di conformità.

Selezione del mezzo filtrante e relativo effetto sulle prestazioni di separazione

Il media filtrante è il nucleo funzionale di qualsiasi macchina a tamburo per microfiltrazione e le sue specifiche regolano direttamente sia l'efficienza di separazione che la durata operativa. Le dimensioni dell'apertura, il rapporto dell'area aperta, il profilo della superficie e la composizione del materiale devono tutti corrispondere alla distribuzione delle dimensioni delle particelle e alle caratteristiche chimiche del flusso di acque reflue target.

Le configurazioni multimediali comuni e le loro applicazioni tipiche includono:

• Schermi metallici a cuneo (50–500 µm) — elevata resistenza meccanica, ottima resistenza all'abrasione e all'attacco chimico; preferito per il recupero delle fibre delle cartiere e il ricircolo dell'acqua dell'acquacoltura
• Rete in acciaio inossidabile intrecciata (10–200 µm) — cattura delle particelle più fini; adatto per effluenti farmaceutici e alimentari dove si applicano standard igienici
• Tessuto filtrante in poliestere (10–100 µm) — cicli di sostituzione a costi inferiori; utilizzato nel trattamento terziario comunale e nella lucidatura delle acque reflue di tintura tessile
• Piastra perforata con rete incollata (100–2000 µm) — screening primario intensivo; gestisce il carico elevato di solidi nelle acque reflue dei macelli e della lavorazione alimentare

Un parametro spesso trascurato è il rapporto di area aperta, ovvero la percentuale della superficie del tamburo permeabile. Un'area aperta più elevata riduce la perdita di carico attraverso il mezzo e consente il funzionamento a livelli di sommersione del tamburo inferiori, estendendo la zona di filtrazione effettiva per rotazione. Tuttavia, l'aumento dell'area aperta a una dimensione di apertura fissa in genere riduce la resistenza meccanica, creando un compromesso di progettazione che deve essere risolto in base al carico di solidi e alla durata prevista del supporto. Hengye Technology valuta le specifiche dei media filtranti come parte del processo di progettazione del sistema, garantendo che la selezione dell'apertura sia convalidata rispetto ai dati effettivi sulle dimensioni delle particelle provenienti dal flusso di acque reflue del cliente piuttosto che presupposti dai parametri di riferimento del settore.

Progettazione del sistema di controlavaggio: bilanciamento dell'efficienza della pulizia rispetto al consumo di acqua

La prestazione di a filtro a rullo nel tempo dipende in modo critico dall’efficacia del suo sistema di controlavaggio. Una pressione o una copertura di controlavaggio insufficienti consentono ai solidi di accecare progressivamente il mezzo filtrante, riducendo la capacità idraulica e aumentando il rischio di danni al mezzo dovuti all'accumulo di pressione differenziale. Un controlavaggio eccessivo, d'altro canto, consuma volumi significativi di acqua pulita e aumenta il volume del flusso di scarto che richiede ulteriore trattamento o smaltimento.

I moderni sistemi di controlavaggio dei filtri a tamburo sono progettati in base a diversi parametri chiave:

• Geometria e spaziatura degli ugelli — gli ugelli a ventaglio devono fornire una copertura laterale completa della larghezza del supporto senza ombre di pressione indotte da sovrapposizioni o zone poco pulite tra gli ugelli
• Pressione di esercizio - tipicamente 1,5–3,0 bar per la maggior parte dei materiali mesh industriali; una pressione insufficiente sul tessuto di poliestere fine consente l'accumulo di biofilm che resiste progressivamente alla pulizia idraulica
• Fonte d'acqua di controlavaggio — l'utilizzo dell'effluente trattato per il controlavaggio riduce il consumo di acqua dolce ma richiede una qualità del filtrato sufficiente per evitare la ricontaminazione della superficie del mezzo
• Trigger della frequenza di pulizia — gli inneschi automatici basati sul differenziale di livello o sulla perdita di carico sono più affidabili dei sistemi basati su timer, in particolare per applicazioni industriali a carico variabile

Nei flussi di acque reflue con un elevato contenuto di olio – comuni nelle fabbriche di abbigliamento che utilizzano lubrificanti per fibre sintetiche o impianti di lavorazione della plastica – potrebbero essere necessari cicli di pulizia chimica supplementari utilizzando detergenti alcalini a intervalli settimanali o mensili per rimuovere gli strati di incrostazioni idrofobi che il solo controlavaggio idraulico non può rimuovere. La pianificazione dei punti di accesso per la pulizia chimica e dei collegamenti per il dosaggio dei prodotti chimici in fase di progettazione evita costosi retrofit successivi.

Dimensionamento di un filtro a tamburo: input chiave di progettazione ed errori comuni di specifica

Il dimensionamento del filtro a tamburo è regolato dalla velocità di carico idraulico – il volume delle acque reflue trattate per unità di area filtrante sommersa per unità di tempo – combinato con la velocità di carico dei solidi, che determina la velocità con cui la superficie del mezzo si oscura tra i cicli di controlavaggio. Entrambi i parametri devono essere calcolati in condizioni di flusso di picco, non di flusso medio, per garantire che l'unità non diventi un collo di bottiglia idraulico durante i periodi di carico elevato.

Gli errori di dimensionamento più comuni riscontrati negli impianti industriali includono:

• Sottodimensionamento in base alla portata media giornaliera — la produzione di acque reflue industriali è raramente uniforme; gli eventi di scarico dei lotti dai cicli di pulizia o dai cambi di turno possono produrre flussi istantanei 3-5 volte la media giornaliera
• Ignorando gli effetti della temperatura sulla viscosità — la viscosità delle acque reflue aumenta significativamente a temperature più basse, riducendo il flusso di filtrazione e richiedendo un'area del tamburo più ampia per mantenere la produttività in condizioni operative invernali
• Specifica della dimensione dell'apertura senza dati sulla dimensione delle particelle — selezionando un vaglio nominale da 100 µm senza confermare che i solidi target siano costantemente più grandi di 100 µm si ottiene una torbidità persistente nel filtrato
• Omissione della distribuzione del flusso in ingresso — la distribuzione non uniforme del flusso lungo la larghezza del tamburo crea zone di sovraccarico localizzate che si accecano prematuramente lasciando altre sezioni sottoutilizzate

Il corretto dimensionamento richiede anche la specifica di un livello di sommersione del tamburo appropriato, in genere 60–75% del diametro del tamburo - per bilanciare l'utilizzo dell'area di filtrazione rispetto al rischio di risospensione dei solidi dalla vasca di scarto del controlavaggio. Presso Yixing Hengye Environmental Protection Technology Co., Ltd., le specifiche dei filtri a tamburo vengono sviluppate attraverso una revisione strutturata del progetto che incorpora dati di flusso misurati in sito, risultati della caratterizzazione delle particelle e obiettivi di qualità degli effluenti, garantendo che le apparecchiature installate funzionino in modo affidabile in tutta la gamma di condizioni operative anziché solo in base a presupposti ideali di laboratorio.
