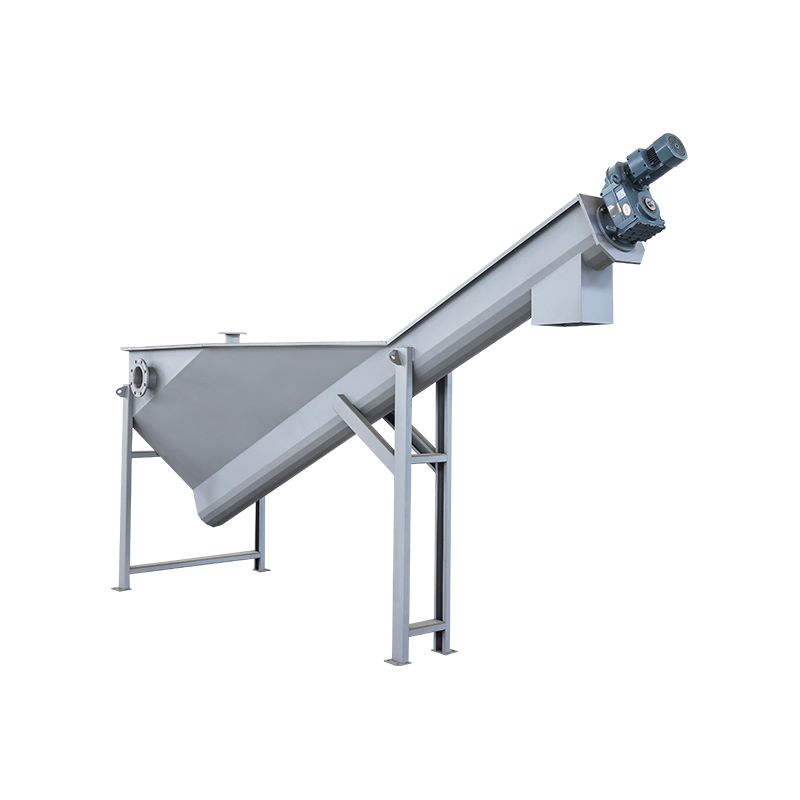

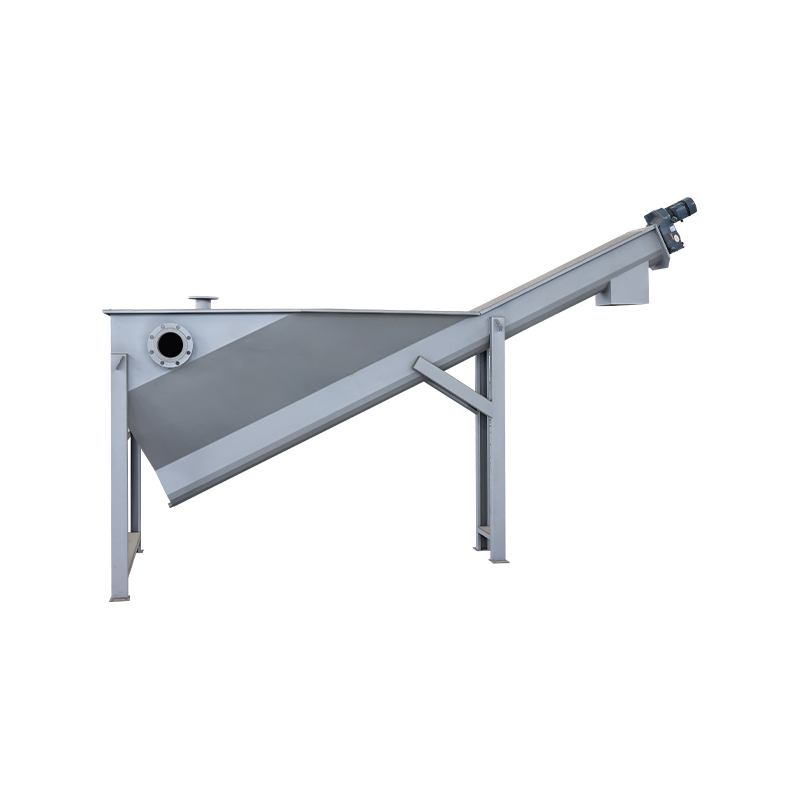

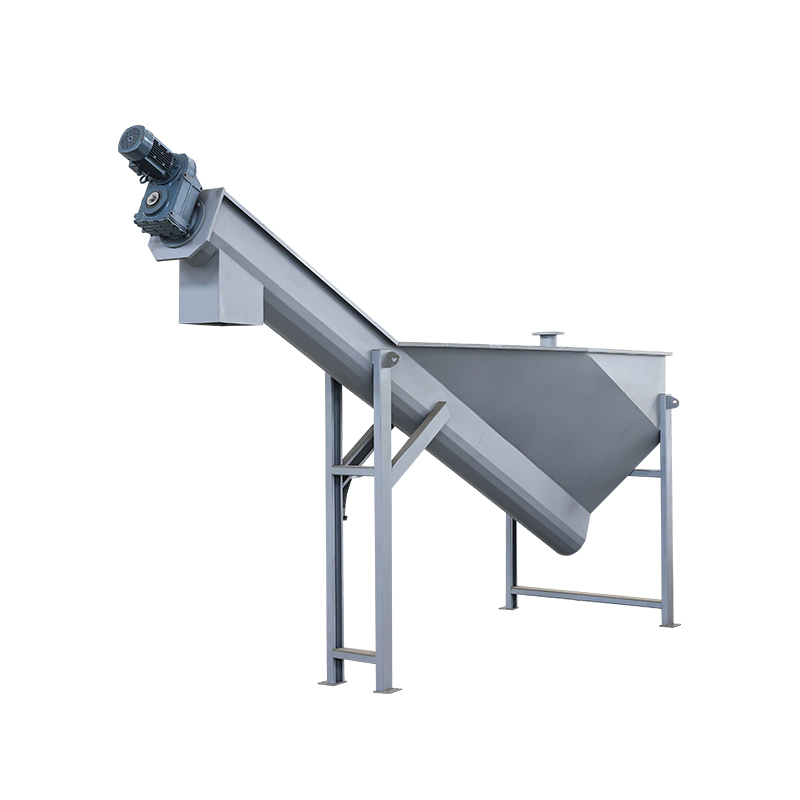

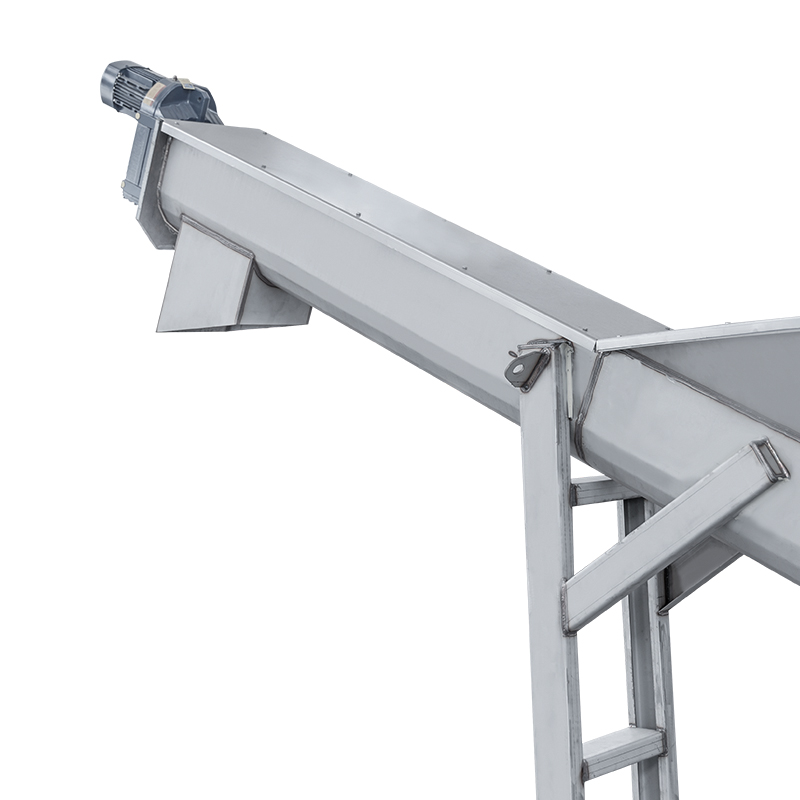

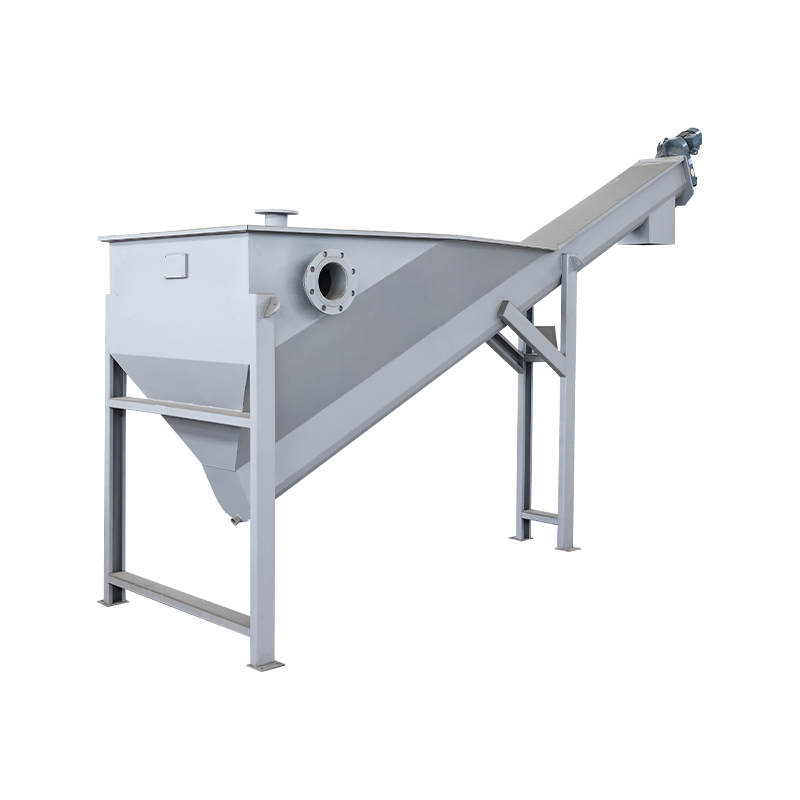

Il separatore sabbia-acqua è adatto per la rimozione della sabbia nelle vasche di sedimentazione degli impianti di trattamento delle acque reflue comunali. Viene utilizzato principalmente in combinazione con vasche di sedimentazione a ciclone, macchine per la rimozione della sabbia o collettori di sabbia ad aspirazione a ponte per elaborare ulteriormente la miscela sabbia-acqua scaricata.
· Il sistema di azionamento utilizza riduttori elicoidali ad assi paralleli montati su albero, caratterizzati da una struttura compatta e da un funzionamento regolare e sicuro;
· Il tasso di recupero delle particelle più grandi di 0,2 mm arriva fino al 96% dopo la separazione;
· Le vasche a forma di U sono rivestite con rivestimenti resistenti all'usura, garantendo una lunga durata e una facile sostituzione;
· Il funzionamento completamente chiuso mantiene condizioni ambientali favorevoli. Telaio fissato con bulloni ad espansione, eliminando la necessità di ancoraggi incorporati.

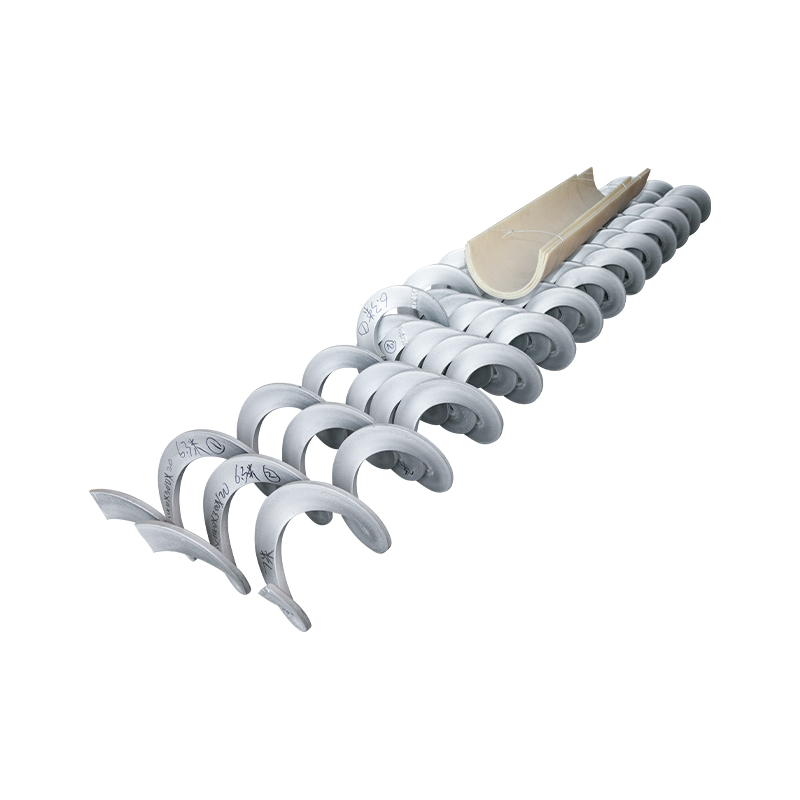

Questa apparecchiatura utilizza un meccanismo a vite senza albero. La miscela sabbia-acqua viene immessa nel separatore dall'alto. La ghiaia si deposita per gravità all'interno della vasca di separazione sabbia-acqua. La rotazione della coclea senza albero spinge gradualmente la ghiaia lungo una depressione a forma di U del 25% verso l'uscita. La ghiaia cade poi in un cilindro ricevente per il trasporto esterno. L'acqua separata trabocca dallo scarico della vasca di separazione, migliorando l'ambiente operativo e facilitando il trasporto esterno.

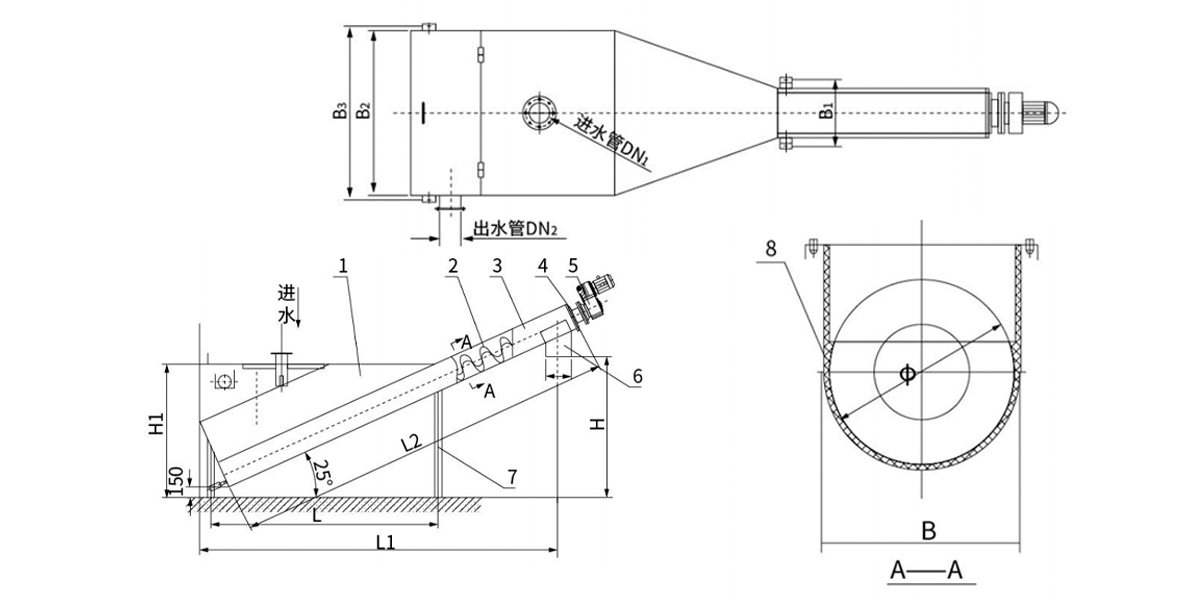

| 1 | Serbatoio di separazione | 5 | Unità di azionamento |
| 2 | Lama a spirale | 6 | Uscita di scarico della sabbia |
| 3 | Canale a forma di U | 7 | Telaio di supporto |
| 4 | Alloggiamento del cuscinetto | 8 | Fodera resistente all'usura |
| Modello/Specifiche | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Diametro nominale vite D (mm) | 260 | 300 | 350 | 400 | ||
| Diametro vite M (mm) | 235 | 285 | 320 | 385 | ||
| Capacità di elaborazione Q (L/s) | 5~12 | 12～20 | 20～27 | 27～35 | ||
| Angolo di installazione α (°) | 25 | |||||
| Velocità di rotazione della vite n (giri/min) | ≈4.8 | |||||
| Potenza motore N (kW) | 0.37 | 0.55 | 0.75 | |||
| Tasso di recupero (dimensione delle particelle ≥ 0,2 mm) | ≥96 | |||||
| Contenuto di umidità dopo la separazione della sabbia (%) | <65 | |||||
| Dimensioni di installazione (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B₂ | 1200 | 1360 | 1500 | 1800 | ||
| B₃ | B280 | |||||
| DN₁ | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L₁ | 3840 | 4380 | 5760 | 6150 | ||
| L₂ | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Separatore di sabbia: utilizzato principalmente come attrezzatura di supporto per camere di sabbia negli impianti di trattamento delle acque reflue per separare e pulire le particelle di sabbia.
Gamma di applicazione:
1. Tutela ambientale comunale: Separazione dell'acqua di sabbia in dissabbiatrici cicloniche o dissabbiatrici aerate di impianti di trattamento delle acque reflue di grandi e medie dimensioni.
2. Acque reflue industriali: Rimozione della sabbia negli impianti di depurazione dell'acqua e trattamento della sabbia nelle acque reflue della lavorazione alimentare.
Con una solida base tecnica e un sistema di qualità certificato ISO, Hengye aiuta i clienti in vari settori a migliorare l'efficienza del trattamento, ridurre i costi operativi e soddisfare gli standard ambientali globali.
